Установка датчика движения охранной сигнализации

Схема датчика движения

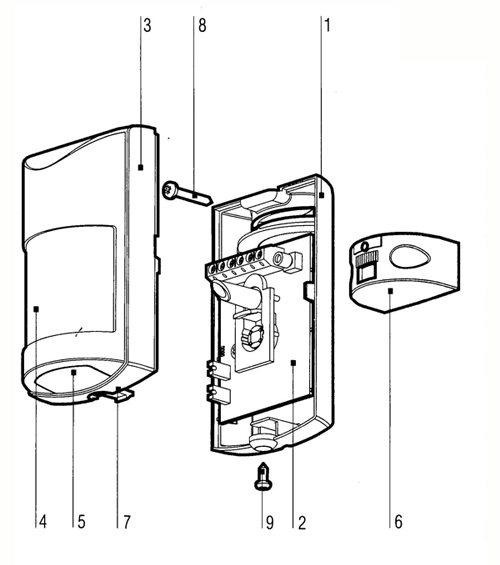

Объемный охранный извещатель состоит из:

1. Основание;
2. Основная плата;
3. Крышка;
4. Линза Френеля с двумя светофильтрами;
5. Окно антисаботажной зоны;
6. Кронштейн для крепления на стену;
7. Защелка для скрепления крышки с основанием;
8. 9. Шурупы.

Выбор места для установки детектора движения

1. Стена, на которую устанавливается детектор, не должна подвергаться постоянным вибрациям;
2. Нельзя устанавливать охранный датчик рядом с вентиляцией, окнами и дверями, вблизи отопительных и нагревательных приборов, создающих тепловые помехи и воздушные потоки;
3. Нужно избегать мест, в которых на линзу извещателя будут попадать световые лучи от ламп накаливания, солнца, фар авто.

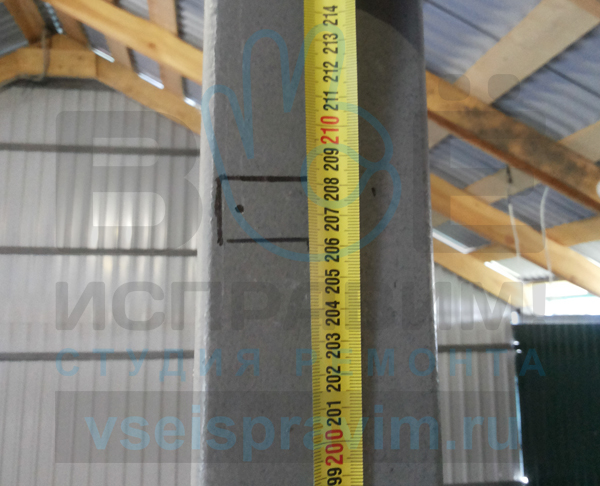

Учитывая рекомендации производителя, мастер выбрал место для установки на столбе, который находится в стороне от двери, окон и лампы. Высота – чуть больше двух метров. В выбранном месте специалист просверлил два отверстия для крепления кронштейна.

Установка извещателя охранного объемного оптико-электронного

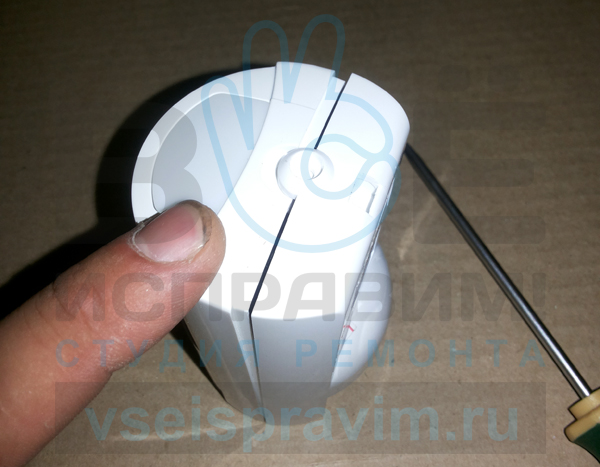

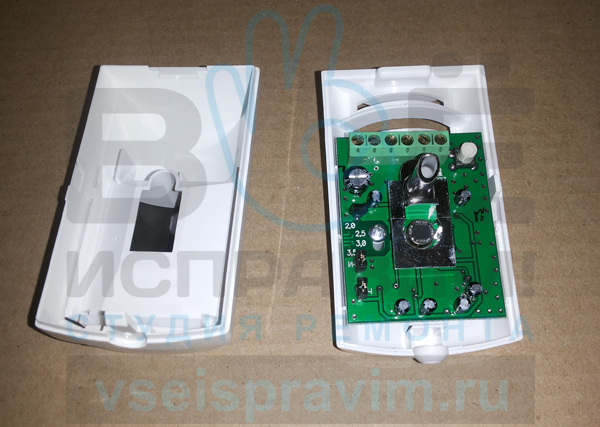

Изделие продается в собранном виде. Поэтому для начала его необходимо разобрать, расщелкнув зацеп на нижней части корпуса.

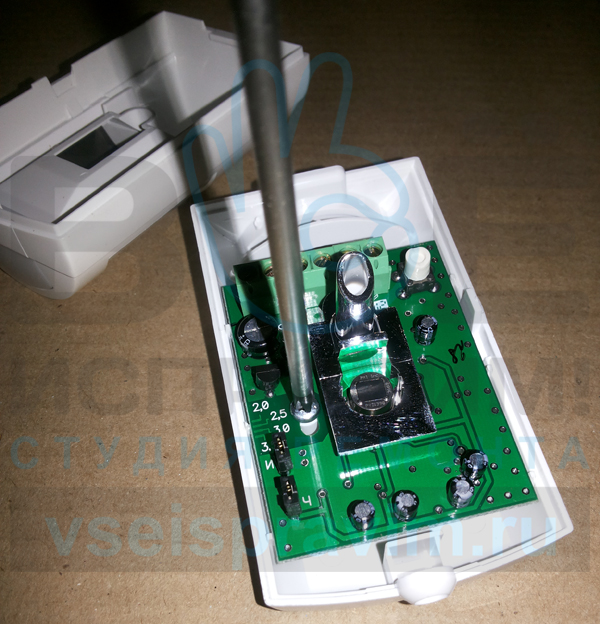

Регулируем высоту расположения датчика. Для этого ослабляем винт и располагаем плату в соответствии с меткой высоты. Нас интересует показатель между 2 и 2,5 метра.

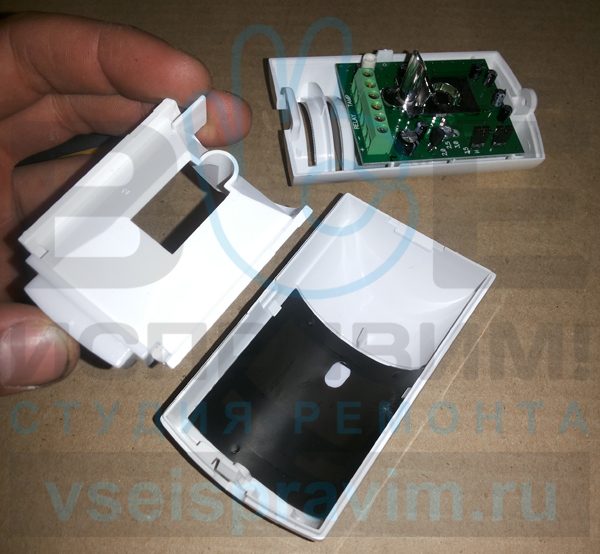

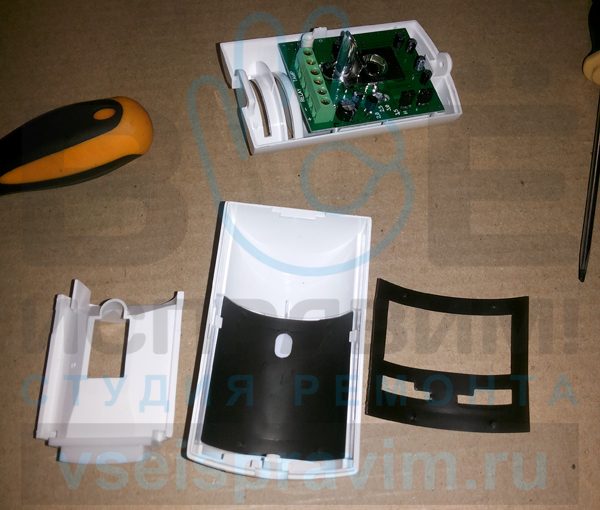

Разбираем крышку. Здесь находится два светофильтра. Сплошной – это основной, он используется всегда. Второй – дополнительный. Он необходим для устойчивости к движению небольших животных: гладкошерстных (до 10 килограммов) и длинношерстных (до 20 кг).

Если высота установки превышает 2,5 метра, второй фильтр нужно снять, иначе может быть потеряна чувствительность к обнаружению человека. В нашем случае установка датчика осуществляется на складе, поэтому устойчивость к домашним животным не требуется, а значит, дополнительный светофильтр можно убрать.

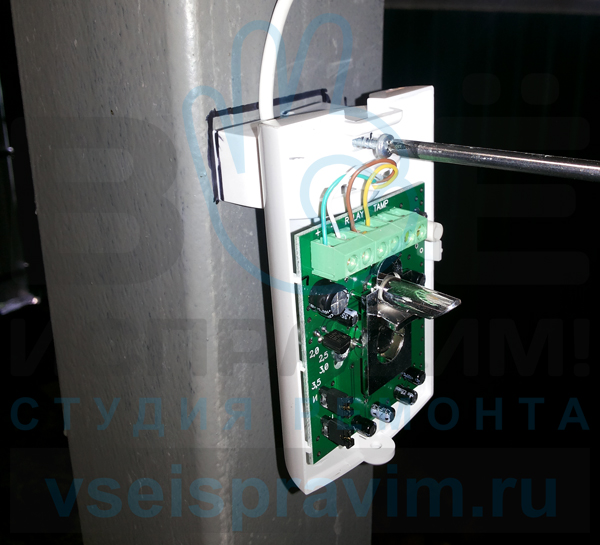

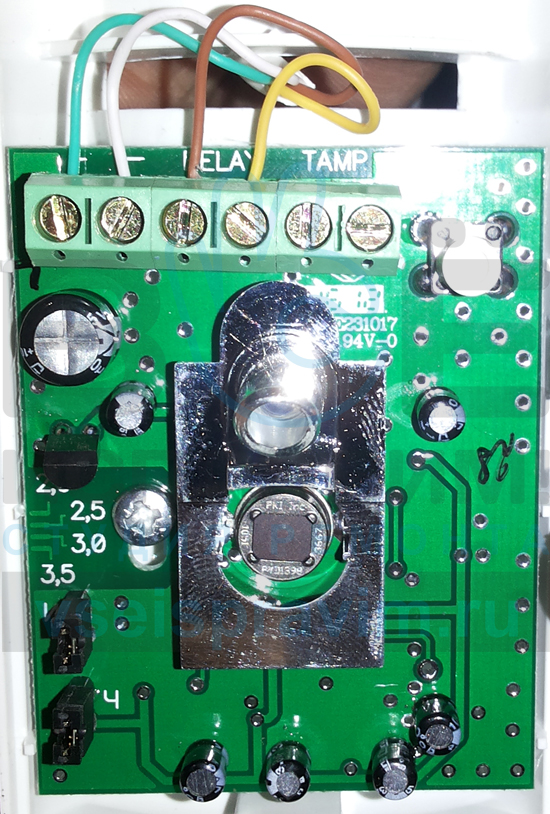

Подключаем датчик к питанию и к контроллеру охранно-пожарной сигнализации. Питание: разъемы с маркировкой «+» и «-». Контроллер: Relay.

Привинчиваем основание к кронштейну с помощью специального шурупа.

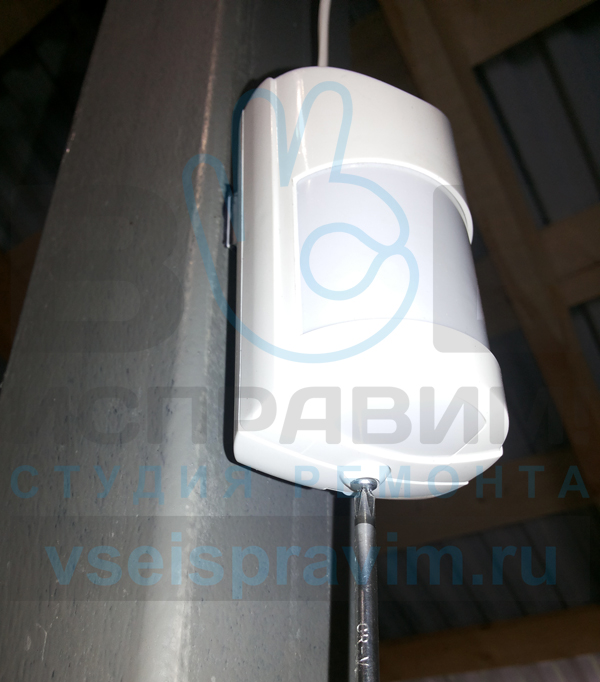

Надеваем крышку и привинчиваем ее к основанию.

Теперь осталось только протестировать датчик движения. Для этого включаем контроллер охранной сигнализации и подключаем питание. При попадании объекта в зону чувствительности на детекторе загорается красная лампочка (индикатор).

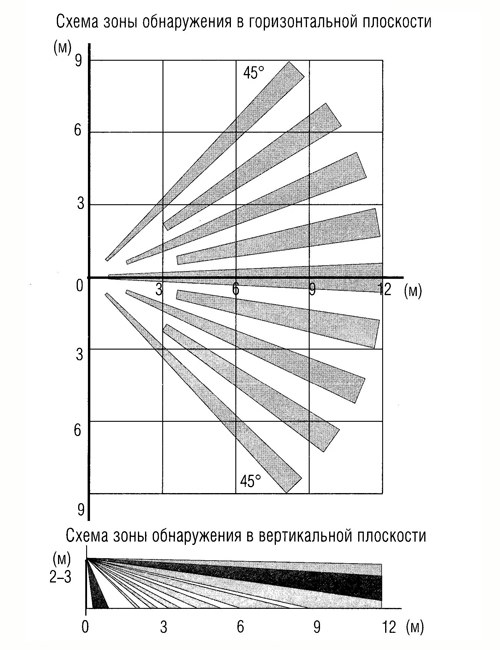

Схема зон обнаружения

Конечно, установить датчик не очень сложно, однако с его настройкой могут возникнуть определенные проблемы. Не стоит экономить на охране объекта, лучше обратитесь в студию «Все исправим!» Наши специалисты быстро и качественно установят и настроят систему охранной сигнализации, связав воедино датчики движения, видеокамеры, извещатели открывания двери и разбития окон.
