Ремонт усилителя звука Fender Passport 150 Pro
Как звучит электрогитара без усилителя звука? Тихо. Поэтому если комбоусилитель сломался, его следует тут же заменить или отремонтировать. Первый вариант – дорогостоящий. А второй потребует некоторого времени, но не столь много денежных средств.
К нам принесли активный акустический комплект Fender Passport 150 Pro. Это устройство представляет собой не только две колонки, выдающие чистейший и мощнейший звук, но и имеет 4-канальный микшер и цифровой процессор эффектов. Фендер не включался. Мастеру требовалось установить причину неисправности и восстановить функциональность аппарата.
Ремонт комбика Fender Passport 150 Pro
В собранном состоянии устройство напоминает небольшой саквояж или чемодан. Оно компактно и легко, за что его и полюбили многочисленные музыканты.

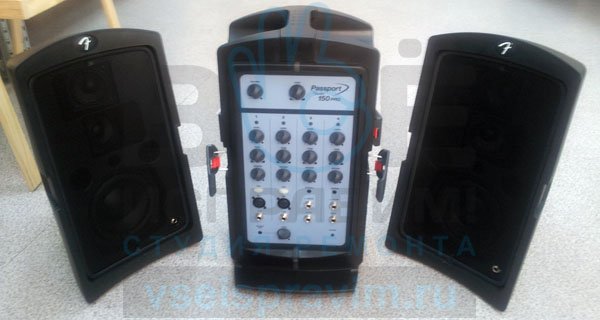

А в разобранном – готовую к решительным действиям активную акустическую систему.

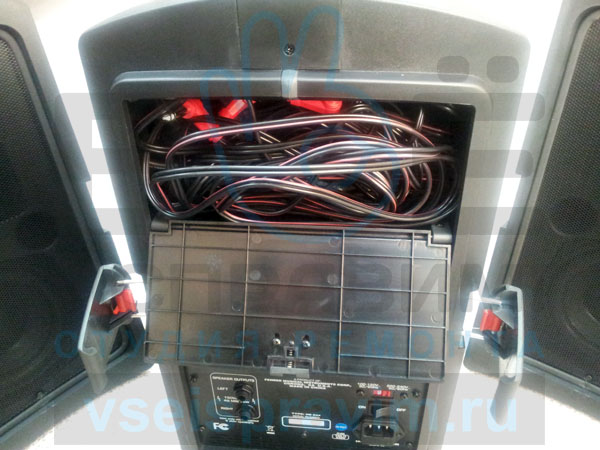

Провода в этой системе прячутся в центральной части. Так что при ее транспортировке довольно сложно что-либо упустить из вида и забыть.

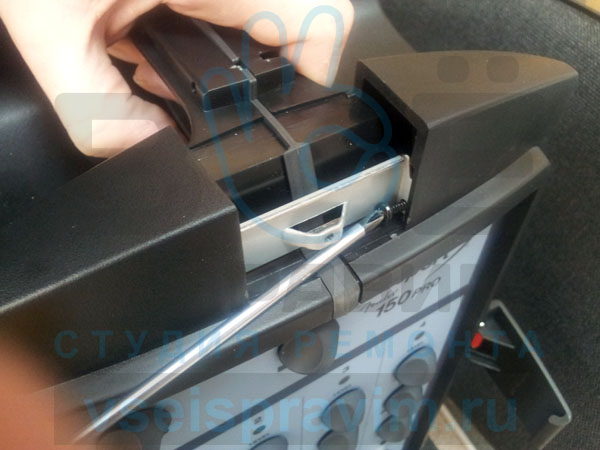

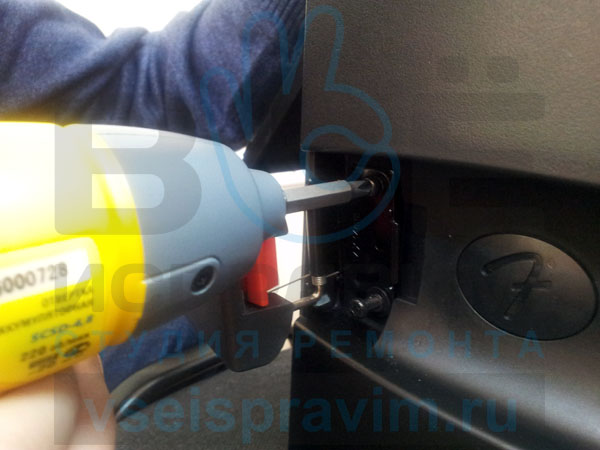

Приступим к разбору. Нам нужно выкрутить все болты, которые расположены по периметру комбоусилителя. Стоит отметить, что некоторые винты прячутся в труднодоступных местах. Например, под верхней ручкой.
Также нужно выкрутить и крепежи, сцепляющие колонки и центральную часть – микшер.

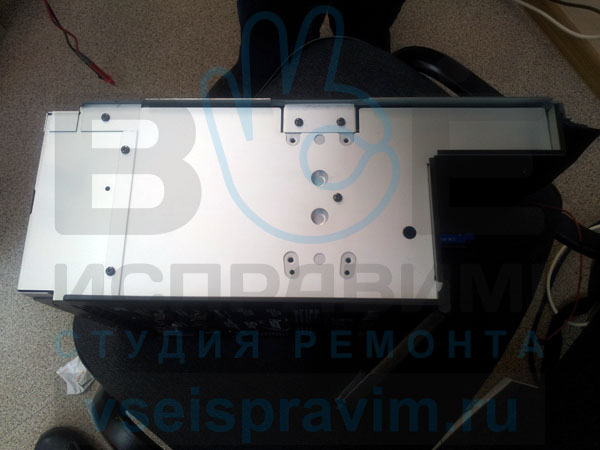

Отвинтив болты, раздвигаем в разные стороны пластиковые части корпуса устройства и снимаем их полностью.

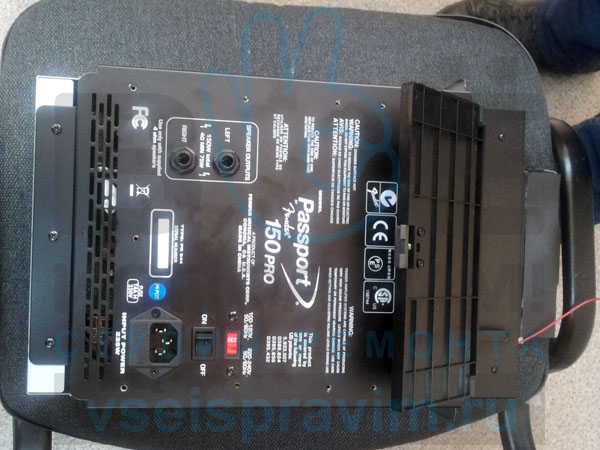

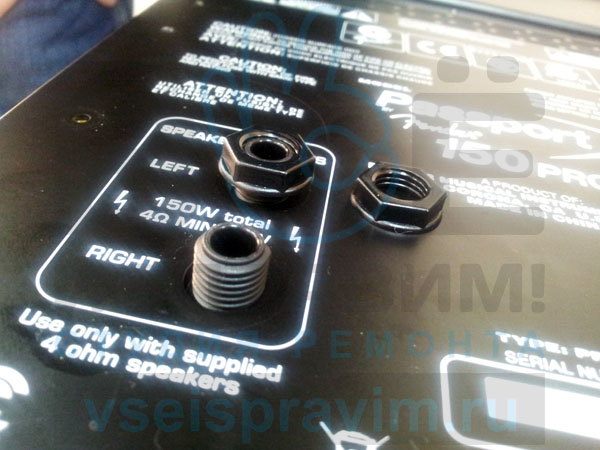

Затем нам нужно открутить на задней панели шайбы, держащие порты для подсоединения колонок (на профессиональной музыкальной технике разъемы сделаны так, чтобы штекеры в них вкручивались, это позволяет избежать возможного отсоединения колонки от микшера).

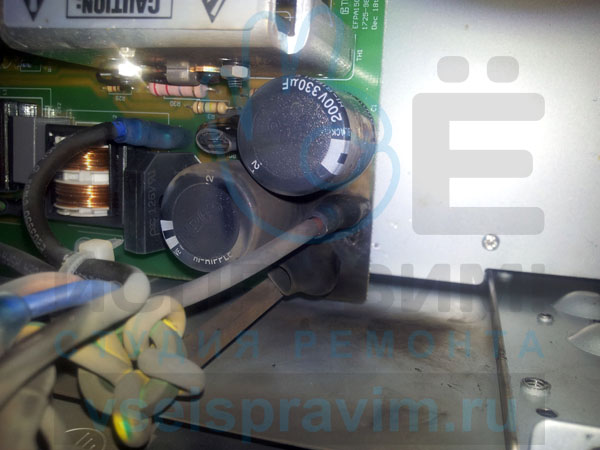

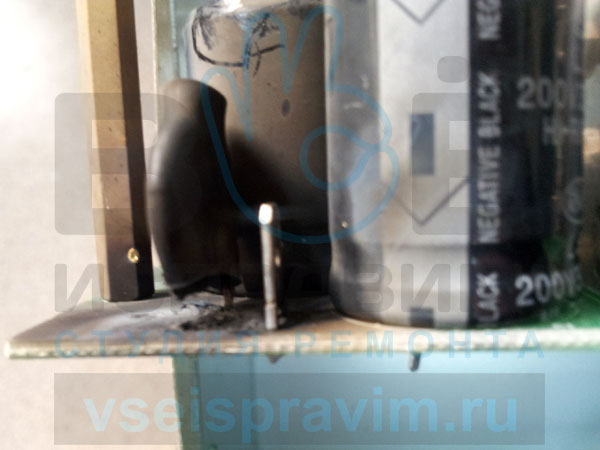

Когда инженер снял заднюю панель, повреждение само дало о себе знать – сгорели несколько конденсаторов. Обратите внимание, что вспыхнули они довольно сильно, так как остались следы гари на металлических стенках.

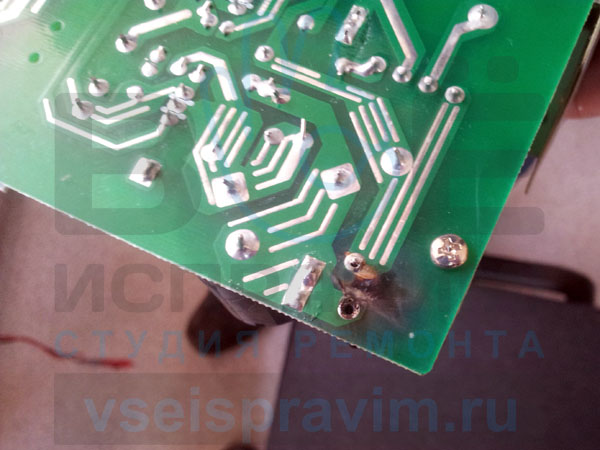

На плате даже с задней стороны заметны следы «вспышки». Как можно увидеть, некоторые контакты также выгорели.

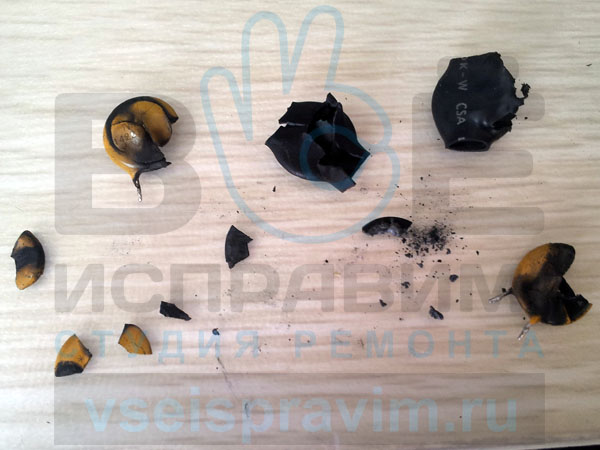

В негодность пришло всего два элемента, но из-за них встала и вся система. Мастеру требовалось их заменить и восстановить прежние контакты. Все прошло в штатном режиме и довольно быстро: ремонт усилка завершился победой инженера над неисправностью.

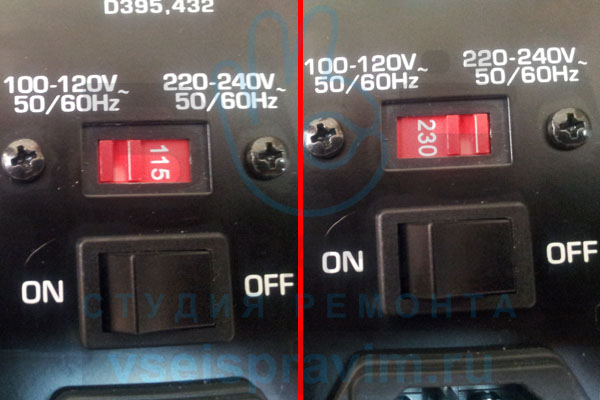

Как показала практика, обычно конденсаторы на блоке питания перегорают из-за того, что пользователь случайно (или по незнанию, ошибке) переключает на задней панели напряжение питания и устанавливают 115 вместо 230. Именно поэтому при подаче 220 вольт аппаратура попросту приходит в негодность.
