Ремонт сабвуфера Mackie HD1801

Сегодня речь пойдет о ремонте низкочастотного динамика Mackie HD1801. Это устройство имеет внушительные габариты и не менее внушительный вес – 64 сантиметра в высоту, 75 в ширину и 73 в длину (в реальности выглядит обычным черным кубиком) при весе примерно 50 килограммов.

Плохо работает сабвуфер – что делать?

Ремонт сабвуфера

Музыкальная техника получила сегодня всевозможную начинку, которая в свою очередь и позволила музыкантам подарить нам давно полюбившиеся мелодии. Однако даже такая махина, как Mackie HD1801, может дать сбой.

Ремонт сабвуфера

Ремонт низкочастотного динамика

Владелец устройства сообщил, что во время работы на аппарате загорается индикатор, сигнализирующий о некорректной работе. Диагностика дефект не выявила, но мастер принял решение разобрать аппарат.

Ремонт низкочастотного динамика

Сам кожух снимать не нужно, достаточно вынуть заднюю панель, на которой размещены порты для подключения всевозможных устройств.

Ремонт низкочастотного динамика

Отвинтив все болты, аккуратно вынимаем электронную часть из системы. Внутри находится шлейф, так что резко выдергивать не стоит.

Сабвуфер починить

Сабвуфер починить

Теперь откручиваем все винты на лицевой стороне. А также снимаем ручку переключателя.

Сабвуфер починить

Сабвуфер отремонтировать

То же самое проделываем и с обратной стороны. Здесь есть и гайки. Их снимаем с помощью специального ключа.

Сабвуфер отремонтировать

Перед нами – блок питания. Его предстоит снять, так как под ним находится еще один винт.

Сабвуфер отремонтировать

Не работает сабвуфер

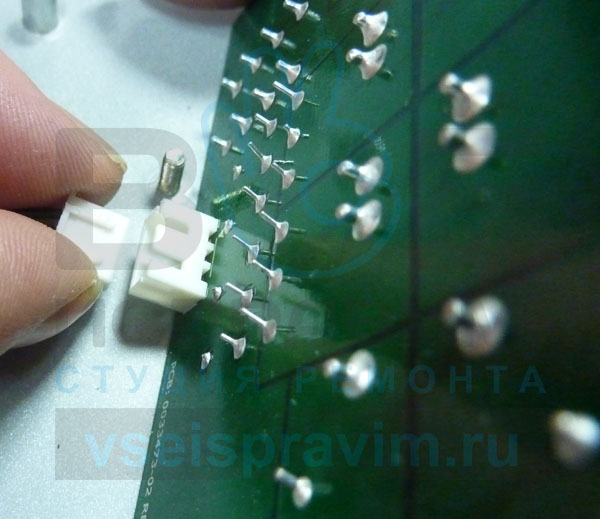

Отсоединяем шлейф блока питания и выкручиваем оставшийся болт.

Не работает сабвуфер

По своей сути этот сабвуфер – настоящий компьютер. В нем есть даже полноценная система охлаждения.

Не работает сабвуфер

После базовой проверки оказалось, что два сетевых конденсатора расшатаны. Скорее всего, это и стало причиной того, что сабвуфер не работал.

Плохо работает сабвуфер

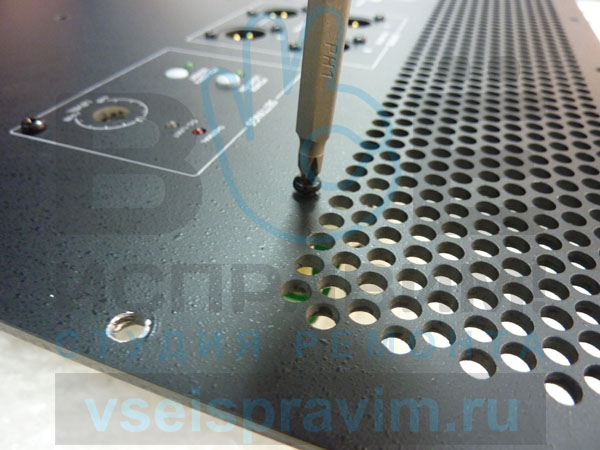

Теперь нужно снять и плату, на которой конденсаторы находятся. Для этого с лицевой стороны удаляем еще несколько винтов, которые ее держат.

Плохо работает сабвуфер

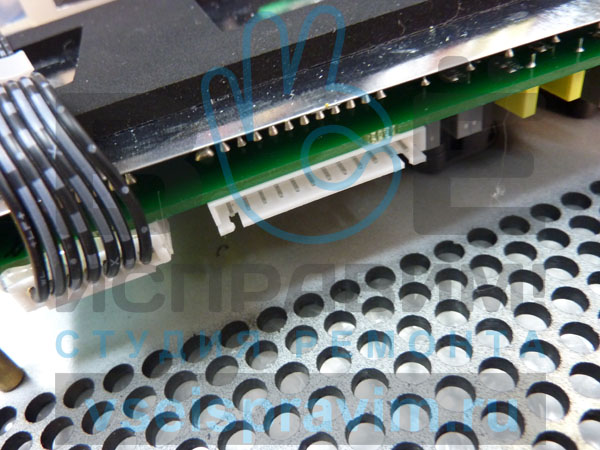

Отсоединяем шлейфы с платы. Теперь ее можно вынимать.

Плохо работает сабвуфер

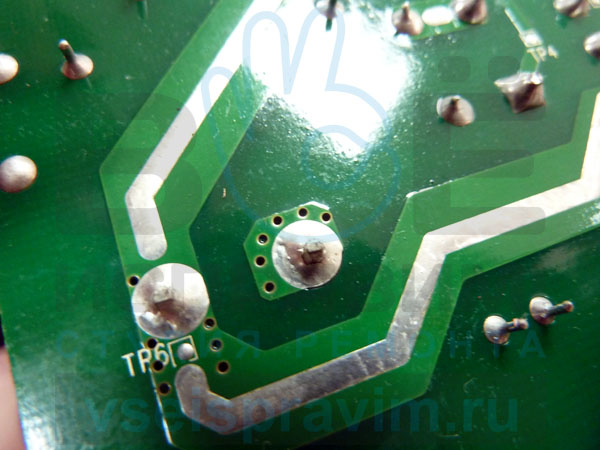

Предположения специалиста подтвердились: на местах пайки, где находились конденсаторы, появились кольцевые трещины, которые и привели к необходимости отремонтировать сабвуфер.

Схема проста: низкочастотный динамик во время работы выдает довольно мощную вибрацию. Конденсаторы изначально были закреплены при помощи клея-компаунда. Однако вибрация привела к их расшатыванию. Массивные конденсаторы не смогли без последствий простоять на статичной плате долгое время.

Как починить сабвуфер?

Мастеру предстояло пропаять контакты, а также закрепить элементы на месте с помощью клеевого пистолета. К счастью, этот дефект легко устраним. Так что если у Вас сломалось музыкальное оборудование, то приходите к нам – и мы все исправим!
